VK135 VK136 KOBOLD-VERKABELUNG KOMPATIBEL

VK 135 VK 136.Komplette elektrische

Verdrahtung kompatibel für Kobold 135 und Kobold 136.VK 135 VK 135

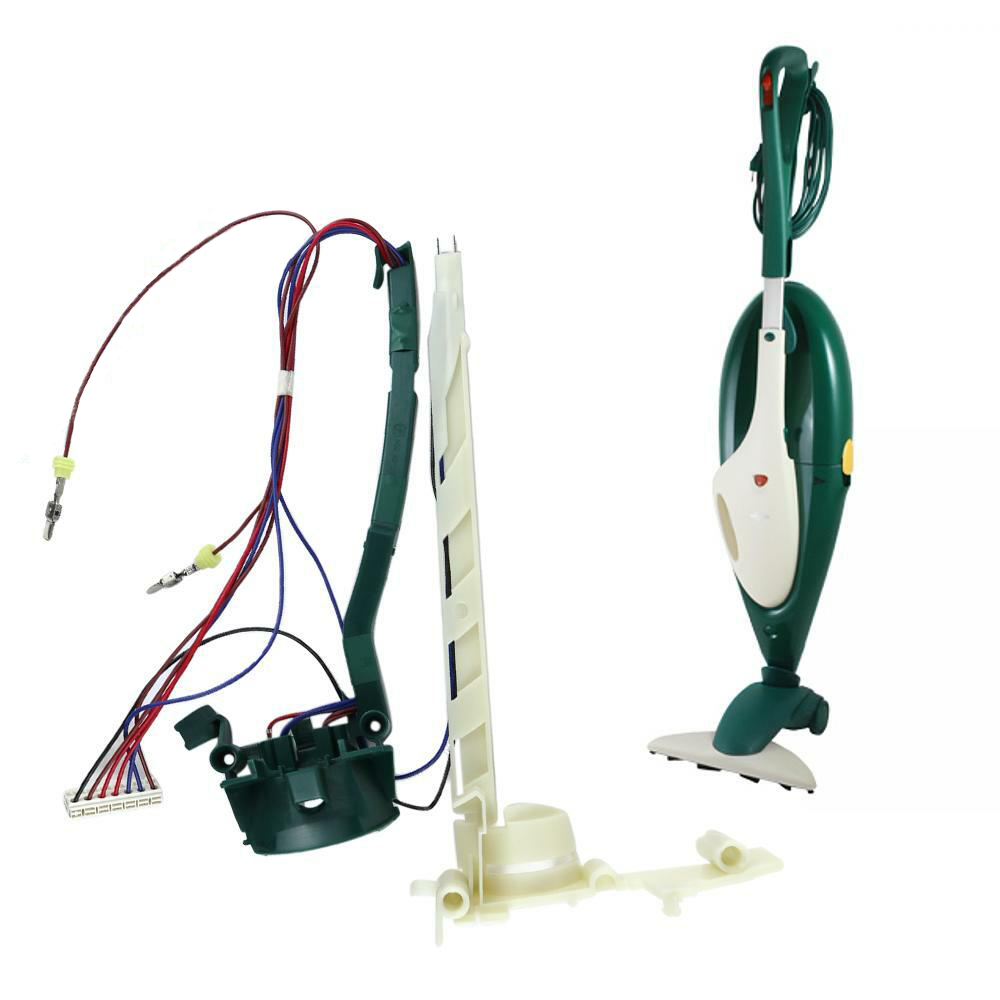

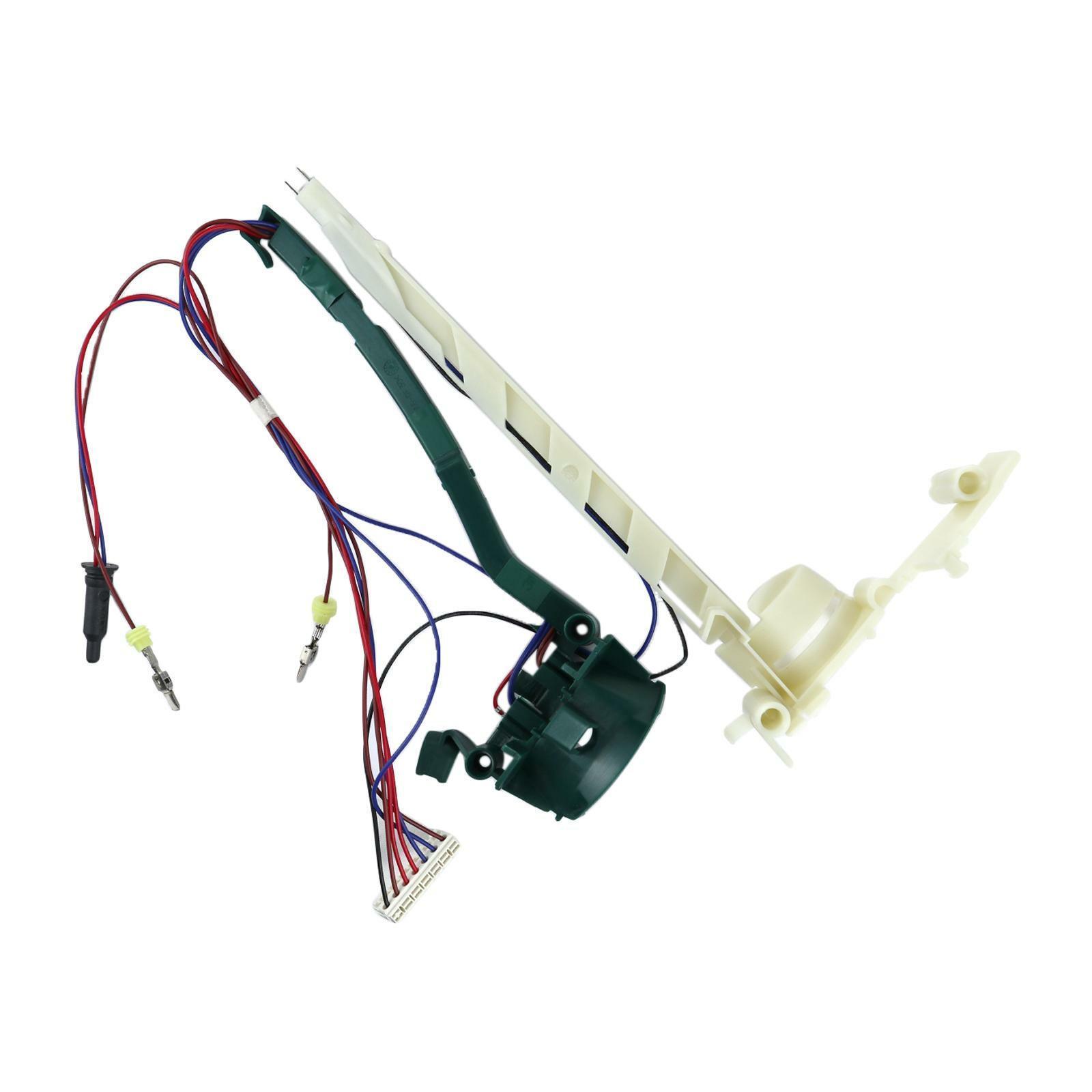

VK 135 VK 136. Komplette elektrische Verdrahtung für Vorwerk Kobold VK 135 VK 136. Der Kabelbaum ist der interne elektrische Teil des Getriebes, der den Motor, das Board und alle Zubehörteile antreibt.

Die Verkabelung des VK 135 VK 136 umfasst:Die Stromversorgungsstecker für den MotorDer Sensor-Thermosensor für den Motor Klemmenblock für die PlatineStromkabelverbindungStromkabelverbindungZubehör-StromversorgungssteckerWie kann die elektrische Verkabelung des VK 135 VK 136 ersetzt werden?Vergewissern Sie sich, dass das Gerät nicht an die Stromversorgung angeschlossen ist Lösen Sie die Schrauben auf der Rückseite des VK135 oder VK136 Ritzelgehäuses Durch Drücken des unteren Knopfes entfernen Sie das VK 135 oder VK 136 Ritzelgehäuse und achten Sie dabei auf die Haken auf der Oberseite des Skeletts Entfernen Sie den Anschlussblock für die Stromversorgung auf der ElektronikplatineEntfernen Sie die Elektronikplatine, indem Sie den Hebel am Übertragungshebel betätigenEntfernen Sie die Zubehör-Stromversorgungsplatte am unteren TeilEntfernen Sie den unteren grünen Einlasskanal und den seitlichen weißen EinlasskanalEntfernen Sie den MotorEntfernen Sie den Kabelbaum vom oberen Teil des KameragehäusesEinsetzen der neuen Verkabelung Idler VK 135 VK 136   Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vorDies ist ein Originalersatzteil oder ein kompatibles Ersatzteil?Der VK 135 VK 136 ist ein qualitätskontrolliertes KOMPATIBELES Ersatzteil

Die Verkabelung des VK 135 VK 136 umfasst:Die

• Stromversorgungsstecker für den MotorDer Sensor-Thermosensor
• für den Motor
•  Klemmenblock für die
• PlatineStromkabelverbindungStromkabelverbindu

ngZubehör-StromversorgungssteckerWie kann die elektrische

1. Verkabelung des VK 135 VK 136 ersetzt werden?Vergewissern Sie sich, dass das Gerät
2. nicht an die Stromversorgung angeschlossen ist Lösen Sie die Schrauben
3. auf der Rückseite des VK135 oder VK136 Ritzelgehäuses Durch Drücken des unteren Knopfes entfernen Sie das VK 135 oder VK 136 Ritzelgehäuse und achten Sie
4. dabei auf die Haken auf der Oberseite des Skeletts Entfernen Sie den
5. Anschlussblock für die Stromversorgung auf der ElektronikplatineEntfernen Sie die
6. Elektronikplatine, indem Sie den Hebel am Übertragungshebel betätigenEntfernen Sie
7. die Zubehör-Stromversorgungsplatte am unteren TeilEntfernen Sie den unteren grünen Einlasskanal und den
8. seitlichen weißen
9. EinlasskanalEntfernen Sie den MotorEntfernen Sie den Kabelbaum vom oberen
10. Teil des KameragehäusesEinsetzen der neuen Verkabelung
11. Idler VK 135 VK 136   Gehen Sie beim Wiedereinbau in umgekehrter

Reihenfolge vorDies ist ein Originalersatzteil oder ein

kompatibles Ersatzteil?Der VK 135 VK 136 ist ein qualitätskontrolliertes KOMPATIBELES Ersatzteil
